1撥動開關規格

　　額定功率：DC50V 0.3A

　　工作溫度范圍：-20 ℃~60℃

　　撥動開關各方面性能：

　　一.電氣性能規格

　　1.接觸電阻測試：

　　在微小電流(100mA)以下測試。

　　要求：必須達到30毫歐以下。

　　2.絕緣電阻測試：

　　輸入500V DC電壓1分鐘,按以下接觸方法測試:

　　(1) 接觸端子之間.

　　(2) 膠座體與排腳之間.

　　要求：必須達到100兆歐以上.

　　3.耐電壓測試：

　　輸入AC 500V(50-60Hz)電壓，1分鐘感度電流為0。5mA，按以下接觸方法測試：

　　(1)排腳相互之間

　　(2)排腳與外殼之間

　　要求：沒有絕緣破壞等異常.

　　二.機械性能規格

　　1.動作力常規為：250+_50gf

　　2.端子強度

　　在任意一個方向的先端上加力度(500gf)1分鐘.

　　在排腳中沒有裂開,菘動等異常,

　　要求：滿足于機械,電器性能.

　　3.測試標準狀態

　　在沒有指定的情況下測試溫度、濕度、氣壓如下：

　　(1) 溫度為5℃~35℃

　　(2) 濕度為45%~85%

　　(3) 氣壓為80Kpa~106Kpa

　　三.耐久性

　　1.可焊性試驗

　　端子頂部被浸入錫焊池中1㎜深,溫并為230±5℃,時間為3 ±0.5秒.

　　注意：

　　(1)焊接時間應少于3秒

　　(2)焊接面積要有80%以上.

　　2.耐焊性試驗

　　焊爐焊接的時候溫度控制在260±5℃，過爐時間為3±0.5秒,于基板厚度為1.0㎜

　　手焊接的時候溫度需控制在320±5℃,時間為3±0.5秒.

　　要求：必須滿足本體無變形,滿足于機械、電氣能.

　　3.壽命測試

　　無負荷：操作者以每分鐘60次的頻率作100，000回之無負荷測試。

　　要求：

　　(1)接觸電阻不能超于200mΩ

　　(2)其它、滿足于機械、電器性能.

　　4.耐熱試驗

　　放置在溫度85±2℃中測試96小時后,再放置正常室溫中1小時來測定.

　　要求：外觀無異常駐,滿足于機械,電器性能.

　　5.耐冷試驗

　　放置40±2℃。的相對濕度為90~96%環境中96小時后，

　　再將樣板放在正常環境1小時后進行測試。

　　要求：外觀無異常,滿足于機械,電器性能.

　　6.潮濕試驗

　　放置40±2℃。的相對濕度為90~96%環境中96小時后，

　　再將樣板放在正常環境1小時后進行測試。

　　要求：外觀無異常,滿足于機械,電器性能.

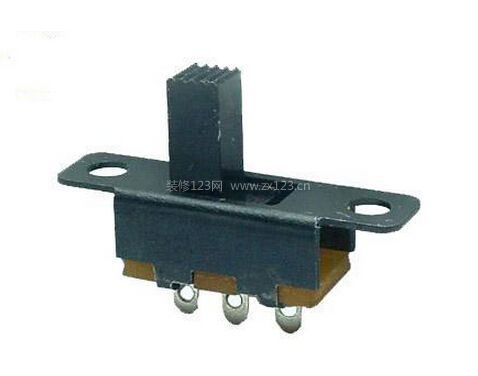

2撥動開關組成部件

　　撥動開關主要由以下部件通過相應的工藝處理后裝配而成：

　　1.鐵殼 (材質：一般為鐵;處理工藝：通過電鍍鎳或者煲黑工藝處理，從而防止其氧化)

　　2.塑膠手柄(材材：一般為POM料，如有防火阻燃耐高溫要求，則常選用PA尼龍料 處理工藝：注塑成型)

　　3.端子 (材質：一般為磷銅; 處理工藝：電鍍銀)

　　4.絕緣底板 (材質：電木板; 處理工藝：沖壓成型)

　　5.接觸碼片 (材質：一般為磷銅; 處理工藝：電鍍銀)

　　6.圓形波珠 (材質：一般為不銹鋼; 處理工藝：電鍍鎳)

　　7.彈弓 (材質：青銅; 處理工藝：沖壓成型)

　　8.裝飾油 (材質：紅油或者綠油 化工油的一種，涂抹在端子與底板的接觸部位，起裝飾作用。一般要求無毒，環保)
